工程案例

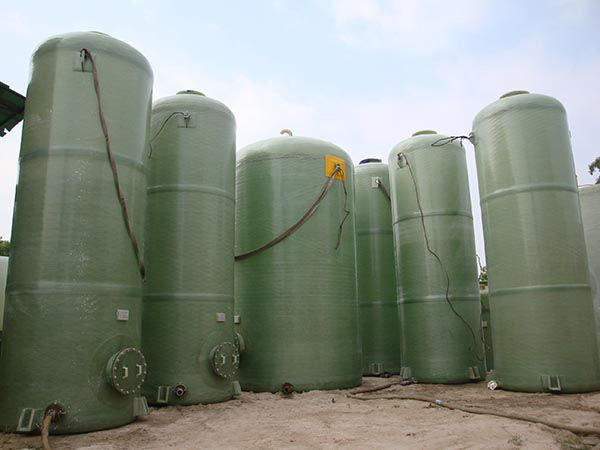

　　我公司现制造各类型玻璃钢立式、卧式、运输、贮藏软木等窖器，窖积1-3000m³，可根据客户所使用的介质优选最佳树脂生产制造；产品由耐腐蚀防渗漏的内衬层、纤维缠绕的结构层、抗老化阻燃的外表层构成。通过对树脂类型的合理选择，可供用户储存各种有机、无机介质的液体，工作温度-20℃至150℃之间，

　　该产品，经客户要求我公司科学设计，具有重量轻、强度高、隔热、绝缘、无毒、耐腐蚀、抗老化、使用寿命长等特点，可广泛用于石油、冶金、化工、印染、运输、食品酿造等行业。

1.玻璃钢罐分类及简介

玻璃钢罐分为立式、卧式机械缠绕玻璃钢储罐、玻璃钢运输罐、玻璃钢反应罐、各种化工设备，玻璃钢卧式罐、立式贮罐、运输罐、容器及大型系列容器、根据所用(贮存或运输)介质选用环氧呋喃树脂、改性或聚酯树脂、酚醛树脂为粘结剂，由高树脂含量的耐腐蚀内衬层、防渗层、纤维缠绕加强层及外表保护层组成。

⒉优点及特点

玻璃钢制品具有优良的物理性能，比钢、铸铁和塑料的比强度都高，热传导系数只有钢的0.5，是一种很好的热和电的绝缘体验。玻璃钢制品设计灵活性大，壁结构性能优异，产品工作温度在-50～200℃之间，耐压一般在6.4MPa以下具有耐压、耐腐蚀、抗老化、使用寿命长等优点。且具有重量轻、强度高、防渗、隔热、绝缘、无毒和表面光滑等特点。　　机械缠绕玻璃钢容器可以通过改变树脂系统或采用不同的增强材料来调整产品的物理化学性能以适应不同介质和工作条件需要，通过结构层厚度、缠绕角和壁厚设计制不同压力，是纤维缠绕复合材料的显著特点。

⒊应用范围

可广泛应用于石油、化工、纺织、印染、电力、运输、食品酿造、人工合成、给排水、海水淡化、水利灌溉及国防工程等行业。储存各种腐蚀性介质可以耐多种酸、碱、盐和有机溶剂，主要应用于石油、化工、制药、印染、酿造、给排水、运输等行业，适应于盐酸、硫酸、硝酸、甲醛、甲醇、酒水、双氧水、污水、次氯酸钠等多种产品的贮存、运输，也可作地下油槽、保温储槽、运输槽车等。

技术参数：

公称容积　　 (m3)	计算容积　　 (m3)	罐体尺寸	顶盖矢高	入孔直径	出料口　　直径	厚度	约计重量
D	H
5	5.63	1600	2800	250	450	50	18	557
10	10.05	2000	3200	300	450	50	20	892
15	15.2	2200	4000	350	500	50	20	1200
20	20.8	2400	4600	400	500	80	20	1469
25	25.48	2600	4800	450	500	80	25	2108
30	30.78	2800	5000	480	500	80	28	2663
50	49.48	3000	7000	500	500	100	35	4830
65	65.02	3000	9200	500	500	100	40	6939

立式容器参数表

m3\L\D	400	600	800	1000	1200	1400	1500	1000	1800	2000	2200
0.1	850	430
0.2	1650	780	490
0.5		1840	1090	740
1			2080	1380
2				2650	1890	1440
3					2780	2090	1850
4					3660	2740	2410	2150
5						3390	2980	2650
6							3550	3140
7								3640	2930
8								4140	3320
9								4630	3710	3060
10								5130	4100	3370
11								5630	4500	3690	3100
12									4890	4010	3370
15									6070	4970	4150
18									7250	5920	4940
20									8030	6560	5470
25										8150	6790
30											8100
m3\L\D	2400	2500	2600	2800	3000	3200	3400	3500	3600	3800	4000
30	6860	6340	5890	5130	4530	4030	3620
35	7960	7360	6830	5940	5240	4650	4170	3960	3770
40	9070	8380	7780	6750	5940	5280	4720	4480	4260	3880
45		9400	8720	7570	6650	5900	5270	5000	4760	4320
50			9660	8380	7360	6520	5830	5520	5250	4760	4350
55				9190	8070	7140	6380	6040	5740	5200	4750
60				10000	8770	7760	6930	6560	6230	5640	5140
65					9480	8380	7480	7080	6720	6080	5540
70					10190	9010	8030	7600	7210	6520	5940
75						9630	8580	8120	7700	6960	6340
80						10250	9130	8640	8190	7410	6730
85							9680	9160	8690	7850	7130
90							10230	9680	9180	8290	7530
95								10200	9670	8730	7930
100									10160	9170	8330
110										10050	9120
120											9920
130											10710
140											11510
150											12310

卧式贮罐参数表（3-120型号）

公称容器　　 m3	计算容器　　 m3	主要容器	罐体厚度	重量kg
Dg	L1	L2	a	b	C
3	2．93	1000	3900	3400	500	25	50	12	297
4	4，07	1200	3800	3200	500	25	80	15	480
5	5．03	1400	3700	2800	500	25	80	18	650
6	6．3	1600	3400	2600	500	25	80	18	750
8	8．64	1800	3700	2800	500	25	80	20	840
10	10．17	1800	4300	3400	500	40	80	20	1060
16	15．17	1800	6500	5600	500	40	80	20	1500
20	20．26	2200	5700	4600	500	50	100	25	2273
25	24．83	2200	6900	5800	500	50	100	30	2718
30	32	2600	6800	5600	500	50	100	32	4132
40	40	2300	7900	6700	500	50	100	35	5086
50	50．06	2800	8600	7200	500	50	100	40	6727
63	60．6	2800	10800	9400	500	50	100	45	8797
70	71．36	3000	10500	9000	500	50	100	48	10012
80	80	3000	11720	10220	600	50	100	50	11463
100	99．96	3000	14550	13050	600	50	100	50	13863
120	120．1	3200	15400	73820	600	50	100	55	16971
